Комплекс “Электроучет”

на основе модулей группового учета электроэнергии МГУ-32
№16683-97 в Госреестре средств измерений РФ

Является автономной частью комплекса “Энергоучет”. Обеспечивает многотарифный групповой и индивидуальный учет электроэнергии на предприятии.

Комплекс позволяет:

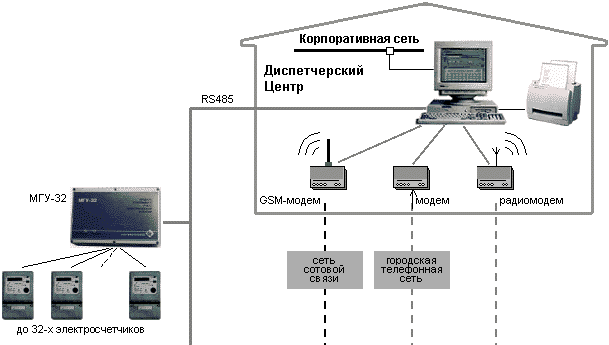

Основу комплекса составляют модули группового учета элетроэнергии МГУ-32 к каждому из которых подключаются до 32х электросчетчиков с числоимпульсными выходами. Модули рассчитывают и сохраняют мощность и энергию, передают данные на удаленный компьютер по двухпроводной информационной сети (витая пара RS485). В качестве среды связи могут использоваться модемы (телефонные, радио- или GSM-). Но в этом случае оперативный съем данных на малых интервалах времени будет затруднен.

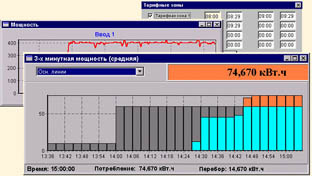

Компьютер выполняет расчеты по группам и тарифам, контролирует энергобаланс заявленную мощность, архивирует данные, выводит графики нагрузок, создает отчетные документы в ОС WINDOWS.
Отключение компьютера или потеря связи с МГУ-32 не ведет к потере данных. Поступившая информация будет сохранена в модулях и передана после восстановления обмена. Глубина трехминутного архива - 1 сутки, получасового - 10 суток.

Группы потребителей формируются пользователем произвольно, количество групп не ограничено. По каждой группе и индивидуальным потребителям производится расчет активной и реактивной мощности и энергии, cosj, сравнивается текущий и допустимый расход, определяется перебор, выдается “прогноз мощности” текущего получаса и какую мощность следует отключить чтобы получасовая мощность не превышала заданного максимума.
Отчетные интервалы выбираются пользователем.



Возврат на главную страницу

Руководство по эксплуатации
МГУ-32 (zip архив 152 kB)

Стоимость приборов
Комплекса "Электроучет"

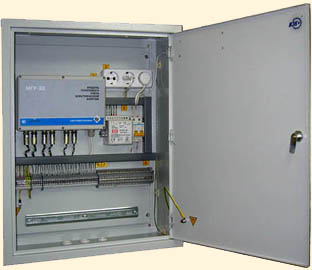

МГУ - 32
 Модуль группового учета электрической энергии -
- аппаратная основа построения комплекса "Электроучет"

№ 16683-97 в Госреестре средств измерений РФ. ТУ-4217-006-13218212-97

Предназначен для использования в системах многотарифного коммерческого учета расхода электрической энергии на промышленных предприятиях.
Прибор обеспечивает подсчет импульсов от счетчиков электрической энергии, имеющих числоимпульсный выход, расчет электрической мощности и энергии, архивирование полученных данных и передачу их по каналу информационной сети в центральный компьютер.


рис. Установочные и габаритные размеры

Габаритные и установочные
размеры.

Прибор предназначен для использования в составе информационной сети предприятия, района или города.

Каналы информационной сети:

  • двухпроводная линия (прямое подключение до 255 приборов, интерфейс RS485);
  • телефонная сеть (через модем);

  • УКВ - радиоканал (через модем).

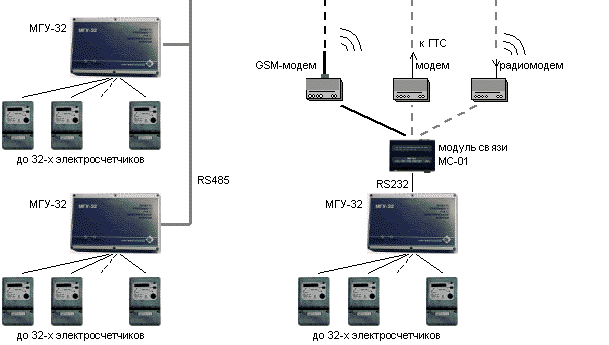

Для подключения нескольких модулей МГУ-32 (RS232) к одному модему или каналу RS485 используется модуль сопряжения МС-01.

Энергонезависимые электронный календарь и запоминающее устройство обеспечивают:

  • непрерывность процесса учета энергии при отключении центрального компьютера или при неисправностях канала локальной сети;

  • сохранение архивов данных при отключении питания модуля и учет времени отключения;

  • учет времени отключения модуля.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Число каналов учета
 до 32;
  • Частота следования входных импульсов
 до 50 Гц;
  • Минимальная длительность импульсов
 10 мс;
  • Индикация данных
 компьютер;
  • Архивы сохраняемых данных:
    а) получасовой
    б) трехминутный
 до 10 суток,
1 сутки;
  • Срок хранения данных при отключении внешнего питания
 3 года;
  • Внешнее питание
 ~ 220 В; +15%,-30%;
  • Потребляемая мощность
 3 Вт;
  • Габаритные размеры
 260х180х92 мм;
  • Наработка на отказ
 100 000 часов;
  • Температура окружающей среды
 от -40 до +50oC;
  • Степень защиты
 IP65.
