“Торнадо” вихревой теплосчетчик

Совместное производство EMCO (США), ЦЭНЭФ (г.Москва) и НПО “Системотехника”
№16850-97 в Госреестре средств измерений РФ

Обеспечивает коммерческий учет тепловой энергии и расхода воды в открытых и закрытых системах теплоснабжения (до 4-х труб по расходу, давлению и температуре).
В состав теплосчетчика входит тепловычислитель НС-200W (НПО "Системотехника"), расходомеры Hydro-Flow (EMCO, США), датчики давления и температуры.

“Торнадо” - это

фото ТОРНАДО

  • межповерочный интервал 4 года;
  • новая технология “Viper” - измерение сверхмалых скоростей воды от 0,05 м/с (диапазон по расходу 80:1);
  • высокая точность;
  • отсутствие подвижных частей;
  • простой монтаж устойчивость к загрязнению;
  • широкий выбор конструктивных исполнений расходомеров Hydro-Flow;
  • давление сетевой воды - до 2.7 МПа;
  • температура сетевой воды -от 0 до 150 °С
  • диапазон диаметров от 25 до 1500 мм;
  • работа в составе информационной сети;
  • переносимая память для передачи отчетов. Срок хранения данных - 10 лет;

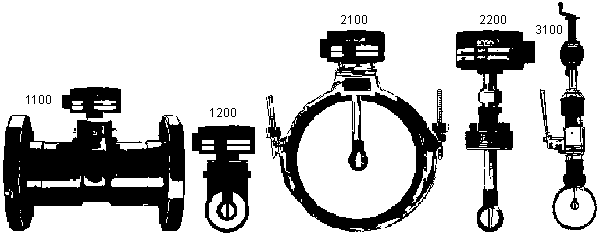

рис. Расходомеры

Принцип действия расходомера основан на явлении срыва вихрей при обтекании водой препятствия, частота которых строго пропорциональная скорости движения воды.

Модель расходомера 1100 1200 2100 2200 3100
Тип первичного преобразователя расхода Полнопроходный Погружной фиксированный Погружной извлекаемый
Присоединение к трубопроводу Фланец Резьба Патрубок или седловина
Диаметры трубопроводов, мм 25,40, 50, 60, 75 от 100 до 1500 мм
Основная относительная погрешность измерения расхода
- в диапазоне от 2 до 10 % от верхнего предела расхода
- в диапазоне от 10 до 100 %


<=2%

<=0.5%


<=2%

<=1.0%
Выходные сигналы токовый 4-20 мА или импульсный до 200Гц
Локальная индикация объемный расход и объем поочередно
Напряжение питания от 10 до 32 В постоянного тока
Окружающая среда t до +60 ° С, влажность до 95 %, степень защиты IP67

По относительной погрешности измерения количества тепла теплосчетчик соответствует классу 4 по Международной рекомендации МОЗМ (OIML) R75. Основная относительная погрешность теплосчетчика в зависимости от предела измерения расхода и разности температур прямого и обратного потоков составляет от 2 до 5 %.
