АСУ ТП парогазовой ТЭЦ ЗАО "РЭК"
Автоматизация котлоагрегатов БЭМ-25
Автоматизация котлоагрегатов КВГМ-50
Автоматизация котлоагрегатов ПТВМ-30
Автоматизациякотлоагрегатов ДКВР-20-13

Комплектные АСУ ТП
водогрейных и паровых котлов
средней производительности

Системы поставляются для следующих типов котлов:

-  водогрейные котлы – КВГМ, ПТВМ;

-  паровые котлы – ДКВР, ДЕ, ГМ, Е, БКЗ, БЭМ.

Работы выполнены на следующих объектах:

КВГМ-20

Общегородская котельная г. Белоярский Тюменской обл. (4 котла)

МПНУ «Энерготехмонтаж» г. Щелково Московской обл.

КВГМ-50

ОАО «Энергия-Тензор» г. Дубна Московской области  (ст. №3,4)

МУП ПТПГХ г. Электросталь Московской обл. (ст. №1,2,3,6,7  проект )

ДКВР-20-13

Котельная аэропорта «Домодедово» Московской области (ст.№ 4,5)

ОАО «Энергия-Тензор» г. Дубна Московской области (ст.№3)

ПТВМ-30

МУП ПТПГХ г.Электросталь Московской области (ст.№2)

Городские Тепловые сети г. Балашиха Московской области  (проект)

БЭМ-25

ПГ ТЭЦ  г.Родники Ивановской обл. (3 котла )

Котельная ОАО «Северсталь» г.Череповец Вологодской обл.

ДЕ-10

МУП ПТПГХ г.Электросталь Московской обл. (ст.№4,5 проект)

ДЕ-16

Котельная «Северная»  г.Электросталь Московской области (№1,2 )

БКЗ-75

ТЭЦ «Северная» г. Астрахань (проект)

Автоматические системы управления технологическими процессами (АСУ ТП) котлов представляют собой функционально законченные комплексы, предназначенные для выполнения всех функций управления котлом как в автономном режиме, так и в составе АСУ ТП котельной.
Системы построены на базе программно-технического комплекса дистанционного контроля и управления «Микроконт-Р2» (сертификат Госреестра № 16682-97), а также программно-технических средств ведущих мировых производителей: Siemens, GE Fanuc, ICP DAS.

Основные функции системы:

Регулирование технологических параметров выполняется регуляторами, программно реализованными в контроллере системы управления. Контроллер реализует следующие регуляторы:

·         регулятор давления топлива к горелке;

·         регулятор давления воздуха к горелке;

·         регулятор разрежения в топке котла;

·         регулятор уровня воды в барабане (для паровых котлов);

·         регулятор соотношения «топливо-воздух»;

·         регулятор температуры воды на выходе из котла (для водогрейных котлов);

·         регулятор давления пара в барабане котла (для паровых котлов)

Первые четыре регулятора имеют два режима работы:

1.      режим поддержания заданного значения параметра;

2.      режим управления регулирующим клапаном по положению.

В первом случае в качестве обратной связи используется сигнал с датчика параметра. Данный режим используется при штатном режиме работы. Второй режим используется при проверке работы регулирующего клапана и его датчика положения, а также для установки регулирующего клапана в заданное положение.

Установка режимов работы регуляторов и заданий для их работы производится от АРМа оператора, либо с местного пульта управления.
Логическое управление реализует алгоритмы управления котлом при пуске и останове  как в автоматическом, так и в ручном (пошаговом) режимах управления.

Для обеспечения безопасной работы котла реализованы следующие защиты, действующие на останов котла:

·                    для водогрейных котлов:

o        защита по погасанию факела;

o        защита на повышение и понижение давления топлива к горелке;

o        защита на понижение давления воздуха к горелке;

o        защита по отключению дутьевого вентилятора и дымососа;

o        защита по повышению давления в топке котла;

o        защита по повышению и понижению давления воды за котлом;

o        защита по понижению расхода воды через котел;

o        защита по повышению температуры воды за котлом;

o        защита по исчезновению напряжения питания;

o        защита по загазованности котельной;

o        защита по невоспламенению при растопке.

·                    для паровых котлов:

o        защита по повышению или понижению давления топлива перед горелками;

o        защита по уменьшению разрежения в топке;

o        защита по повышению и понижению уровня воды в барабане;

o        защита по понижению давления воздуха перед горелками;

o        защита по повышению давления пара;

o        защита по погасанию факела горелок;

o        защита по отключению дутьевого вентилятора и дымососа;

o        защита по исчезновению напряжения питания;

o        защита по загазованности котельной;

o        защита по невоспламенении при растопке;

Ввод защит производится автоматически по определенным условиям. Все защиты, кроме последней, могут быть выведены по командам с АРМа оператора или местного пульта управления (вывод защит осуществляется только инженером, при задании соответствующего пароля). Защиты автоматически вводятся при отмене команд вывода.

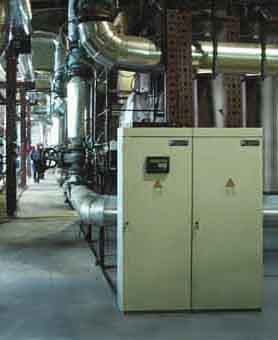

Комплект оборудования системы поставляется в виде двух шкафов:  шкафа контроллеров и шкафа приборов.

По отдельному заказу поставляются навесные шкафы силовой автоматики управления задвижками с элементами ручного управления для размещения по месту.

В шкафу контроллера установлены модули микропроцессорного контроллера, пульт местного управления, блоки питания и источник бесперебойного питания.

Шкаф контроллеров имеет три исполнения:

·                    со встроенным пультом оператора ОР-04 (дисплей 2 строки по 20 знаков, клавиатура 18 клавиш),

·                    со встроенной графической программируемой панелью оператора с сенсорным экраном серии MT6000/8000,

·                    с пультом оператора на базе встроенного панельного компьютера.

Панельный компьютер выполняет следующие функции:

o        проверка функционирования оборудования и исполнительных механизмов;

o        индикация показаний датчиков состояния оборудования и технологических параметров;

o        ввод уставок технологических защит;

o        ввод и вывод защит и блокировок;

o        ввод заданий для программных регуляторов;

o        включение / отключение регуляторов;

o        представление в графическом виде (мнемосхемы, графики, гистограммы) параметров и истории технологического процесса;

o        аварийная сигнализация.

В шкафу приборов установлены бесконтактные  реверсивные пускатели ПБР-2М и ПБР-3А, используемые для управления клапанами и электроисполнительными механизмами типа МЭО; блоки питания БП-10 и БП-24 для питания датчиков положения с токовым выходом, которыми укомплектованы МЭО; электронный блок ультразвукового расходомера US-800, обеспечивающий расчет расхода воды через котел; автоматические выключатели и клеммники для внешних подключений.

В комплект поставки входит следующее программное обеспечение верхнего уровня:

·                    ПО АРМа оператора;

·                    ПО инженерной станции.

Примеры экранных форм приведены на рис.1, 2 и 3.

ПО инженерной станции может быть установлено либо на панельном компьютере, либо на отдельном компьютере (например, Ноутбуке) и может быть использовано как в штатном режиме, так и при проведении пуско-наладочных работ и режимных испытаниях.

Рис.1 Мнемосхема котельной

Просмотр копии экрана (800х525) 60k

Рис.2  Мнемосхема котлоагрегата

Просмотр копии экрана (800х400) 43k

Рис.3 Панель настройки регулятора

Просмотр копии экрана (800х600) 64k
