на примере ПТК АСУТП парогазовой ТЭЦ



ПТК управления тремя котлами БЭМ-25 является одной из подсистем АСУТП парогазовой ТЭЦ ЗАО «РЭК» (г. Родники Ивановской обл.)

Основные функции ПТК:

1. Автоматический пуск и останов котла с соблюдением всех необходимых операций, выход на режим поддержания заданной мощности  или заданного давления пара.

2. Регулирование всех основных параметров котлов: давления и температуры пара, соотношения «топливо-воздух», разрежения в топке, давления топлива, давления воздуха к горелке, уровня воды в барабане котла и солесодержания.

3. Контроль достижения предупредительных и аварийных значений уставок технологических параметров, осуществление нормативных блокировок, защит и сигнализации.

4. Контроль содержания кислорода в уходящих газах для поддержания экономичной и экологичной работы котла.

5. Дистанционное управление, отображение технологической информации, архивирование, ведение документации.

6. Автоматическая диагностика состояния технических средств системы.

Все функции управления котлами выполняются как с АРМов, составляющих верхний уровень ПТК, так и с графических панелей шкафов контроллеров, входящих в состав среднего уровня системы. Состав ПТК АСУ ТП показан на структурной схеме рис. 3.

Верхний уровень ПТК

Верхний уровень включает в свой состав АРМ оператора котлов, резервированные серверы сбора и архивации данных, коммутаторы информационной сети, блоки бесперебойного питания, принтер.

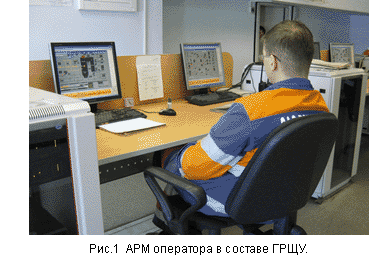

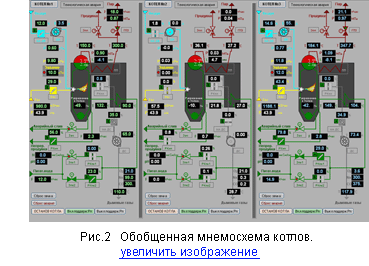

АРМ оператора может содержать один или несколько компьютеров, функции которых одинаковы, а число определяется требованиями надежной и удобной работы АСУ ТП. Компьютеры АРМ оператора обеспечивают отображение технологической информации в виде мнемосхем, таблиц, графиков, гистограмм, а также оперативное управление технологическим процессом.

АРМ оператора котлов БЭМ-25 входит в состав Группового щита управления (ГрЩУ), который обеспечивает контроль и управление всем оборудованием ПГ ТЭЦ.

Основной и резервный серверы, совмещенные с АРМ инженера являются общими для всех подсистем управления технологическим оборудованием ТЭЦ, включая водоподготовку, турбогенераторы, газотурбинные агрегаты, котлы утилизаторы и др., работают в режиме горячего резервирования и выполняют:

­     сбор информации о технологическом процессе и о состоянии ПТК от контроллеров,

­     создание архивов истории технологического процесса,

­     отображение информации о состоянии ПТК,

­     передачу команд управления и параметров настройки от АРМов операторов и АРМа инженера  на контроллеры.

Помимо перечисленных функций, АРМ инженера выполняет все  функции АРМ оператора и может быть использован для оперативного управления технологическим процессом.

Программное обеспечение компьютеров верхнего уровня базируется на SCADA-системе «Сталкер» и работает под OS WINDOWS XP. SCADA-система «Сталкер» обеспечивает возможность редакции проекта и баз данных системы и технологического процесса от любого АРМа без останова функционирования системы в реальном масштабе времени.

Информационная шина ГрЩУ реализована по стандарту Ethernet IEEE 802.3ab 1000BASE-T. Предусмотрена возможность обмена данными с компьютерной сетью предприятия.

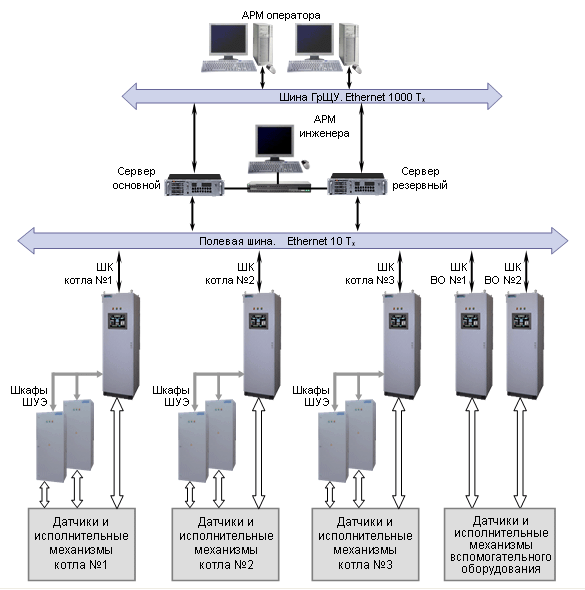

Рис. 3  Структурная схема ПТК.

Средний уровень - уровень контроллеров

Основу ПТК составляют шкафы контроллеров, выполняющие все  функции управления котлами и вспомогательным оборудованием. Шкафы контроллеров ШК реализованы на базе ПЛК WinPac (ICP DAS) и оборудованы встроенными графическими панелями  с сенсорным экраном. ШК могут работать как автономно, так и в составе АСУТП под управлением  АРМов оператора.  По согласованию с заказчиком шкаф может быть укомплектован PLC Simatic S7-300 (Siemens), VersaMax (GE Fanuc),  WinCon (ICP DAS), Микроконт-Р2 (НПО Системотехника).

Основные функции шкафов контроллеров.

1.   Ввод и предварительная обработка данных от датчиков.

2.   Отображение данных и управление с помощью графического сенсорного пульта.

3.   Автоматическое логическое управление.

4.   Цифровая реализация регуляторов технологических параметров.

5.   Технологические защиты со светозвуковой сигнализацией, действующие на останов котла:

-   по погасанию факела в топке;

-   по повышению давления пара в барабане котла;

-   по повышению и понижению уровня воды в барабане;

-   на повышение и понижение давления топлива к горелкам;

-   на понижение давления воздуха к горелкам;

-   по отключению дутьевого вентилятора и дымососа;

-   по повышению разрежения в топке котла;

-   по невоспламенению при растопке;

-   по исчезновению напряжения питания;

-   по загазованности помещения.

6.    Диагностика каналов ввода и программно-аппаратных средств.

7.    Дистанционное управление от внешнего компьютера.



Шкафы контроллеров собраны на базе конструктива «Rittal» серии TS8 с габаритами 2100х600х600 мм. Ввод кабелей в шкаф выполнен снизу через цоколь.

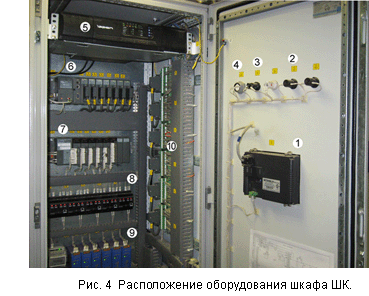

На двери ШК котла расположены:

1.    графическая панель MT506LV с сенсорным экраном;

2.    индикаторы входного напряжения питания, напряжения после ИБП, «авария» котла;

3.    звуковой сигнализатор аварийного состояния котла;

4.    кнопка «сброс аварийного звукового сигнала».

Внутри шкафа расположены:

5.    источник бесперебойного питания шкафа APC Smart SVA 750 RMI;

6.    каркас программируемого  контроллера Win-Pac W-8737;

7.    каркас расширения ПЛК  I-87K8;

8.    блоки питания аналоговых датчиков с токовыми выходами БП12Б-Д.4.36;

9.    блоки питания ПЛК, каркаса расширения и пульта оператора, дискретных датчиков и соленоидов промежуточных реле - DRA60-24;

10.  промежуточные реле, автоматические выключатели, клеммники.



Нижний уровень

Технические средства нижнего уровня ПТК включают в свой состав следующее оборудование.

1. Датчики аналоговых и дискретных сигналов для контроля технологических параметров и состояния исполнительных механизмов, осуществляющих управление котлом и регулирование технологических параметров.

2. Шкафы управления электроприводами (ШУЭ) через которые осуществляется управление электрифицированной запорной арматурой (задвижками, МЭО, отсечными и электромагнитными клапанами) и защита их от перегрузок.

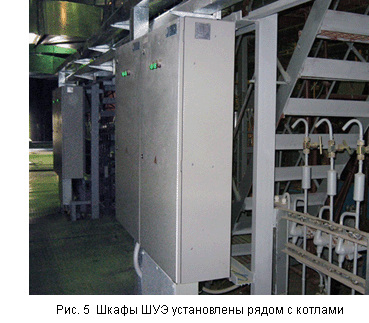

Шкафы ШУЭ серийно производятся НПО «Системотехника» в навесном (ШУЭ-10) и напольном (ШУЭ-16) исполнениях. В проекте автоматизации котлов БЭМ-25 используются шкафы навесного исполнения без встроенных кнопочных пультов местного управления. На передней двери шкафа расположены индикаторы состояния запорной арматуры. Ввод внешних кабелей осуществляется через днище шкафа.

Авторы статьи: к.т.н. В.Ю. Галата (4932)326642, к.т.н. А.П. Карандашев (4932)306920
