Управление котлами средней и большой мощности
выполняется с помощью
комплектных АСУ котлоагрегатов

Комплектные СУ
котельных с котлами малой мощности
с автоматизированными блочными горелками

Система управления котельной предназначена для автоматического регулирования температуры прямой сетевой воды в соответствии с графиком регулирования тепловой нагрузки и с учетом внешних погодных условий.
Система сертифицирована Госстандартом РФ. Сертификат на программно-технический Комплекс «Микроконт-Р2» №3018, внесен в Госреестр средств измерений под №16682-97.

Система выполняет в автоматическом режиме

  • Непрерывное измерение контролируемых параметров с созданием архивов, обеспечивающих последующий анализ работы котельной;
  • Оповещения аварийной и предупредительной сигнализации;
  • Пуски и остановы котлов в штатных и аварийных ситуациях;
  • Регулирование мощности котлов;
  • Исполнение температурного графика с учетом температуры наружного воздуха;
  • Автоматическое изменение температуры теплоносителя в ночное время,
  • Контроль загазованности помещений котельной (по заказу),
  • Управление сетевыми насосами (по заказу),
  • Обмен информацией с диспетчерским центром по каналам связи (по заказу).

Эффективный алгоритм работы

Алгоритм работы обеспечивает поддержание и регулирование температуры теплоносителя на выходе к потребителю.

На основании запрограммированной зависимости температуры теплоносителя на выходе из котельной и внешних климатических условий постоянно рассчитывается количество необходимых в работе котлов. Рассчитанное количество котлов (n) автоматически включается в работу. Количество котлов (n-1) включается в работу на полную мощность, а один из котлов работает с переменной мощностью горелки. Тем самым, поддерживается заданное значение температуры теплоносителя на выходе из котельной с учетом внешних климатических условий и обеспечивается работа котлов с высоким КПД. При изменении внешних климатических условий производится постоянная корректировка количества работающих котлов.

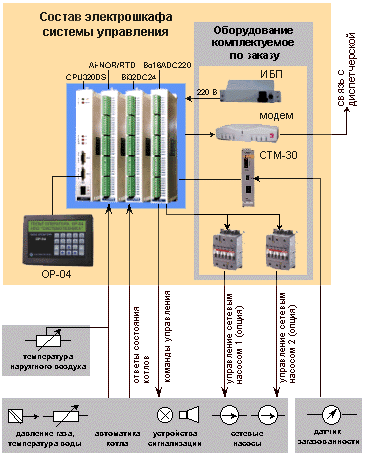

Комплектация системы управления

Система управления в стандартной комплектации обеспечивает все функции управления температурными режимами котлов. Система поставляется в электрошкафу габаритами – 600х600х300 мм.

В состав шкафа входят модули  контроллера «Микроконт-Р2», а именно: модуль центрального процессора (CPU), модули УСО (Ai, Bi, Bo), система электропитания. На передней стенке шкафа расположен удобный в работе пульт оператора (ОР-04) с клавиатурой и ЖКИ-дисплеем. Пульт оператора предназначен для отображения текущих значений контролируемых параметров, ввода уставок констант и команд управления. Вывод информации выполняется по-русски с удобными меню.

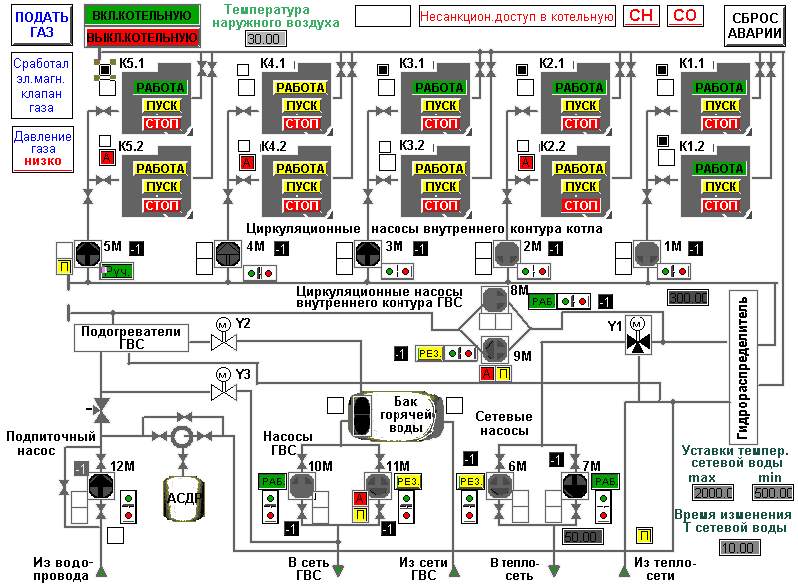

По заказу система комплектуется пускателями для управления сетевыми насосами, модулем ввода сигнала от датчика загазованности, блоком бесперебойного питания (ИБП), телефонным или GSM модемом для связи с диспетчерским пультом, а также программным обеспечением диспетчерского компьютера для дистанционного контроля работы котельной.



Контролируемые параметры



Система контролирует давление газа на входе в котельную, температуры теплоносителя прямого и обратного трубопроводов, температуру воды на выходе каждого котла, а также температуру наружного воздуха.

Общее количество аналоговых и дискретных сигналов определяется типом управляемых котлов, типом автоматизированных горелок и приборами, комплектуемыми по заказу.



Технические характеристики базового (минимального) комплекта системы

  • Количество входных сигналов

- нормированные токовые сигналы

4

- сигналы от термосопротивлений

8

- дискретные (=24 В, ~220 В)

32
  • Количество выходных сигналов

- дискретные (релейный перекл. контакт 220 В., 2А)

16
  • Количество информационных интерфейсов для связи с компьютером, модемом
    (RS 485 или RS 232)
2
  • Энергонезависимая память
    пользовательских программ, параметров и архивов

да
  • Энергонезависимые часы реального времени
да
  • Погрешность преобразования аналоговых сигналов
±0,1 %
  • Напряжение питания
» 220 В -15% +10%
  • Максимальная потребляемая мощность
не более 80 Вт
  • Габариты электрошкафа (навесное исполнение)

600 х 600 х 300 мм

Стоимость комплектной АСУ котельной с котлами малой мощности см. прайс-лист

Автор статьи: к.т.н. А.П.Карандашев (4932)306920
