Информационно-вычислительная система
котельного цеха ТЭЦ-1 Ярэнерго



Распределенная информационно-вычислительная система ИВС котельного цеха ТЭЦ-1 Ярэнерго обеспечивает контроль за работой семи котлов типа Е200-510-9,8ГМВ, производительностью 200 т/ч и общекотельного оборудования.

ТЭЦ-1 ОАО "Ярэнерго", расположена в городе Ярославле и является старейшей в энергосистеме региона. Установленная мощность станции составляет по электрической энергии - 130 МВт, по тепловой энергии - 400 Гкал/час. На ТЭЦ-1 эксплуатируется 7 паровых котлов и 6 турбоагрегатов, топливом служат газ и мазут. Потребители станции - крупные промышленные предприятия - Полимермаш, Лакокраска, Фритекс, Фабрика технических тканей, Ярославский шинный завод, а также центральная часть Ярославля численностью населения около 150 тысяч человек.

Введение в строй ИВС котельного цеха в 1998 году позволило повысить экономичность и безопасность работы станции, обеспечило возможность дистанционного контроля за работой оборудования как персоналом станции, так и специалистами Ярэнерго.



Решаемые задачи:

  • Сбор и первичная обработка сигналов от датчиков процесса с диагностикой отказа.

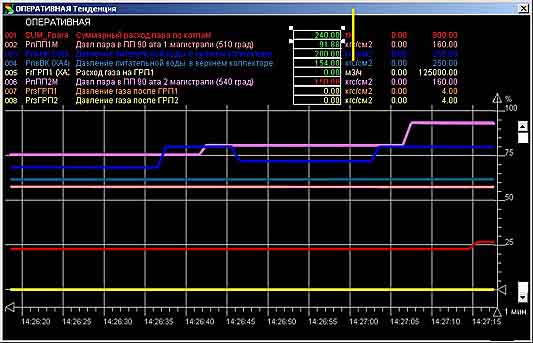

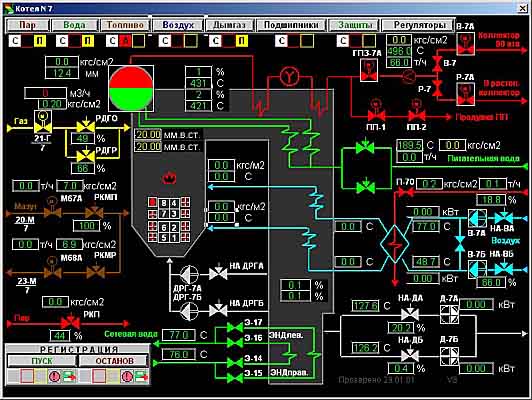

  • Представление информации оперативному персоналу на экране монитора в виде фрагментарных мнемосхем, числовых значений, графиков, гистограмм.

  • Расчет технико-экономических показателей.

  • Регистрация пусков и остановов.

  • Регистрация аварийных ситуаций с выделением первопричины и расшифровки аварии.

  • Аварийная  и предупреждающая сигнализация.

  • Создание архивов истории процессов.

  • Подготовка и передача информации в АСУ верхнего уровня ТЭЦ, Ярэнерго.

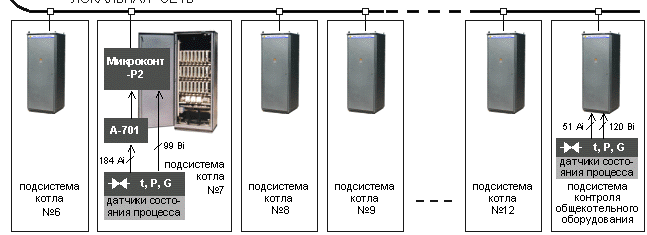

ИВС состоит из программно-технических средств (ПТК) нижнего уровня, объединенных в локальную информационную сеть нижнего уровня, станций оператора процесса и АРМов специалистов станции. В состав ПТК нижнего уровня входят контроллеры серии “Микроконт-Р2”, обеспечивающие сбор и первичную обработку информации с котлов и общекотельного оборудования.
Кроме контроллеров серии «Микроконт-Р2» в системе используются ранее установленные устройства сбора данных типа А-701. Информация от А-701 поступает в локальную сеть через контроллеры «Микроконт-Р2».

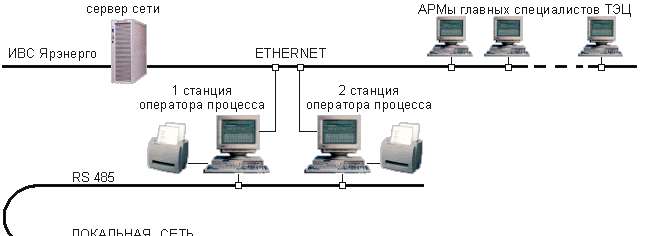

Локальная информационная сеть нижнего уровня подключена к двум станциям оператора процесса (ЭВМ IBM-PC). Управление локальной информационной сетью нижнего уровня (сбор данных) построено таким образом, что одна из ЭВМ является основной, другая - резервной. Все задачи по отображению процесса, архивации, выполнению расчетов и т.д. выполняются обеими ЭВМ параллельно в режиме реального времени. Такой принцип организации позволяет контролировать технологические процессы с двух операторских мест и обеспечивает резервирование функций сбора и обработки данных в системе. Работоспособность системы при отказе одной из ЭВМ не нарушается.





Обе ЭВМ имеют выход по сети Ethernet (сеть предприятия) на автоматизированные рабочие места (АРМ) главных специалистов ТЭЦ. Таким образом, информация из ИВС котельного цеха поступает на любой компьютер, подключенный к  сети Ethernet предприятия.

Компьютерная сеть предприятия имеет выделенный сервер, обеспечивающий также выход на ИВС ОАО «Ярэнерго».

Программное обеспечение ИВС разработано на базе SCADA-системы STALKER (НПО «Системотехника»), - эффективного инструмента для создания систем АСУ ТП любого уровня сложности.



Автор статьи: к.т.н. А.П.Карандашев (4932)306920
